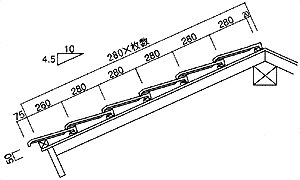

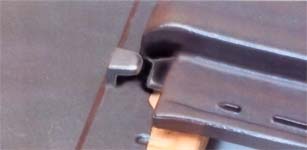

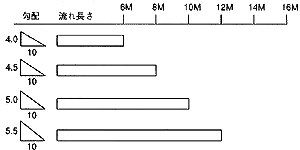

石 州 防 災 平 板 瓦 台風に万全の備えあり！ 雨にも強く、シンプルなフォームが防災平板瓦「クエスト」の魅力です。 新防災システム導入 ごらんのように上の瓦の防災爪が、下の瓦の防災駒の下部に組み込まれます。だから下の瓦が上の瓦を押さえ込み、瓦の浮き上がりを防ぎます。 防水力フラットデザインの融合 可能な限りフラットに近づく。そして雨にも強い。 この二つのテーマが【クエスト】のデザインを造り出しました。 2段の水切り、広いアンダーラップに注目して下さい。 製　品　仕　様 寸法 全長345�o(±4�o) 全幅355�o(±4�o) 働き寸法 長さ 280�o(±4�o) 幅 350�o(±4�o) 葺き枚数 12枚/�u・40枚/坪 重量 3.85kg/枚・45kg/�u・154kg/坪 石州防災平板瓦クエスト標準屋根勾配 ※この性能値は保証値ではありません 実際の施工時には、地域や建築物の種類等を考慮し、 下地に注意して下さい。 物性概要 項目 実験結果 曲げ破壊強度 石州和瓦と同等 吸水率 ６％以下 凍害試験 異常無し 4/10（4寸勾配）以上の屋根ご利用下さい。 (注)5寸勾配に満たない仕様の場合には、下地材に十分注意を払って下さい。 割　付　寸　法 �@流れ方向 ●流れの寸法は、利足(280�o) ×枚数を基準に割り付けて下さい。 ●軒先瓦の出を、75�oとし260�oの位置を第一瓦桟の位置とし、順次利足の寸法で瓦桟を設置しして下さい。 ●流れの勾配は、4寸以上とします。 ●5寸勾配に満たない仕様の場合には、下地材に十分注意を払って下さい。 �A桁行き方向 ●ケラバに捨水切りを必ず使用して下さい。 ●瓦桟、流桟を破風板の外面から50�o離して下さい。 ●桁行は、360�o×枚数を基準に割り付けて下さい。（破風内々寸法） ●流桟は、455�o以下（タルキピッチ）で割り付けて下さい。
